SK5 เหล็กสปริง

SK5 เหล็กสปริง

คุณสมบัติและการใช้งาน

เป็นเหล็กกล้าคาร์บอนสูง ชุบแข็งได้ง่าย ทนทานการเสียดสีได้ดี มีความแข็งแรงสูง มีคุณสมบัติเป็นสปริงสูง

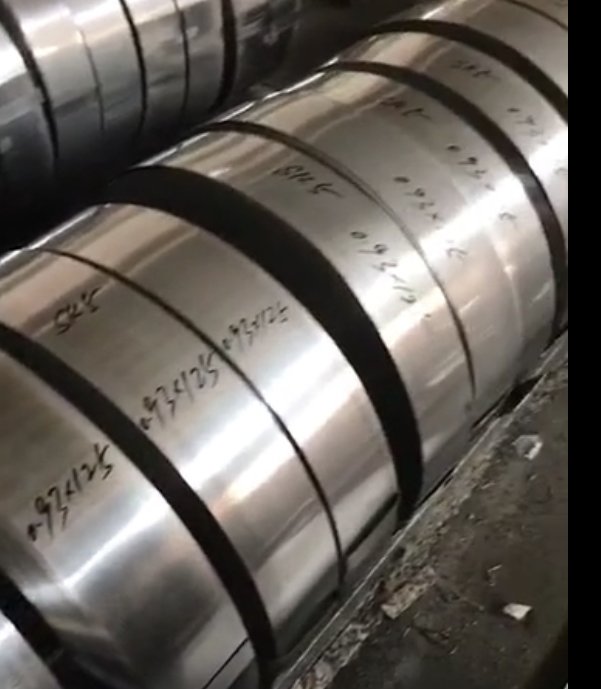

สภาพจำหน่าย

พื้นผิวมาตรฐานสีดำ พื้นผิวด้านสีน้ำเงิน พื้นผิวด้าน พื้นผิวด้านลาย พื้นผิวกึ่งขัดเงา พื้นผิวขัดเงา พื้นผิวสีน้ำเงินขัดเงา

การชุบแข็ง (Hardening)

ชุบแข็งที่อุณหภูมิ 810C – 830C

หลังชุบแข็งจะได้ความแข็ง 50 – 64 HR

ขอบสำเร็จ (ประเภทของขอบสำเร็จ)

ขอบสำเร็จ ขอบกลม ขอบลบคม ขอบตัด ขอบสี่เหลี่ยม

ค่าพิกัดความเรียบ

ค่าพิกัดความเรียบของการตัดจากแผ่นเต็ม ขึ้นอยู่กับขนาดความหนาและความกว้างของแผ่น

การนำไปใช้งาน

นิยมใช้งานในอุตสาหกรรมยานยนต์ แผ่นคลัทช์ ใบมีดและเลื่อย ตลับสายไฟ รวมไปถึงชิ้นงานขึ้นรูปต่างๆ

เหล็กเครื่องมือคาร์บอน  SK5 (เหล็กสปริง)

มาตรฐานและชั้นคุณภาพ : JIS G4401 ชั้นคุณภาพ SK5

มาตรฐานและชั้นคุณภาพอื่นที่มีสมบัติใกล้เคียง : AISI W1-8; DIN 1.625; SAE1086

รูปแบบผลิตภัณฑ์ : แผ่น เพลา

ส่วนประกอบทางเคมีโดยประมาณ

ส่วนประกอบทางเคมี (%)

C             Si             Mn         P             S

0.80-0.90              ≤ 0.35    ≤ 0.50    ≤ 0.030 ≤ 0.030

ลักษณะทั่วไป : เหล็กกล้าคาร์บอนสูง ชุบแข็งได้ง่าย ทนทานการเสียดสีได้ดี มีความแข็งแรงสูง

ลักษณะเฉพาะ : มีคุณสมบัติสปริงสูง

ตัวอย่างการใช้งาน

    ใช้ทำชิ้นส่วนที่เป็นสปริงในเครื่องจักรกล ใบมีดสำหรับตัด แม่พิมพ์กด เข็ม ตลับเมตร (gauge)

กรรมวิธีปรับปรุงสมบัติที่สามารถทำได้

การอบอ่อน

(Annealing)        สภาพอบอ่อน               (เย็นตัวโดยอากาศ)       -50 HRC

(Annealed)         ชุบแข็ง

(Hardening)        อบคืนไฟ

(Tempering)       หลังการอบชุบ

(Tempered)

730-760 ºC

(เย็นตัวอย่างช้า ๆ)                ≤ 207 HB

(15.2 HRC)           770-830    (ชุบในน้ำ)           150-200

 ข้อมูลเพิ่มเติมเกี่ยวกับเหล็กกล้าเครื่องมือคาร์บอน

ชั้นคุณภาพ            ส่วนประกอบทางเคมี (%)

JIS           SAE        C             Si             Mn         P              S

SK85(SK5)                            0.80-0.90              0.10-0.35              0.10-0.50              ≤ 0.030 ≤ 0.030

                SAE1086               0.80-0.93              (0.15-0.30)          0.30-0.50              ≤ 0.030 ≤ 0.050

SK85(SK4)                            0.80-1.00              0.10-0.35              0.10-0.50              ≤ 0.030 ≤ 0.030

                SAE1095               0.90-1.03              (0.15-0.30)          0.30-0.50              ≤ 0.030 ≤ 0.050

SK85(SK2)                            1.15-1.25              0.10-0.35              0.10-0.50              ≤ 0.030 ≤ 0.030

ตัวอักษรภายในเครื่องหมาย () แสดงถึงชื่อชั้นคุณภาพที่ใช้ในมาตรฐาน JIS ก่อนหน้า

ข้อมูลเปรียบเทียบอุณหภูมิชุบและความแข็งหลักการชุบของเหล็กกล้าเครื่องมือคาร์บอน (ที่มา : Brouchure “Nippon Steel’s Special Sheet”)

มาตรฐานและชั้นคุณภาพ    การชุบในน้ำมัน(Qil Quenching)      ความสามารถในการชุบแข็งโดยประมาณ

(Qil Quenching)

JIS           AES        อุณหภูมิการชุบ

(Quenching temperature)           ความแข็งหลัง

การชุบ(HRC)

SK85(SK5)                             770-830                – 60       29

                SAE1086                770-830                – 60

SK85(SK4)                             770-830                – 60       18

                SAE1095                770-830                – 60

SK85(SK2)                             770-830                – 60       4

หมายเหตุ *ความสามารถในการชุบแข็งโดยประมาณ แสดงโดยอัตราการเย็นตัว (Critical cooling rate)ที่จะทำให้เกิดเฟสมาร์เทนไซต์  90% ภายหลังการชุบ

        สำหรับชั้นคุณภาพ SK4 สามารถใช้ทำส่วนสว่าน (Drill) สำหรับงานไม้ สปริง สิ่ว แม่พิมพ์กด เข็ม และชั้นคุณภาพ SK2 สามารถใช้ทำสว่าน มีดโกน อุปกรณ์ตัด เลื่อย สปริง
